| Артикул | Название | Количество | |
|---|---|---|---|

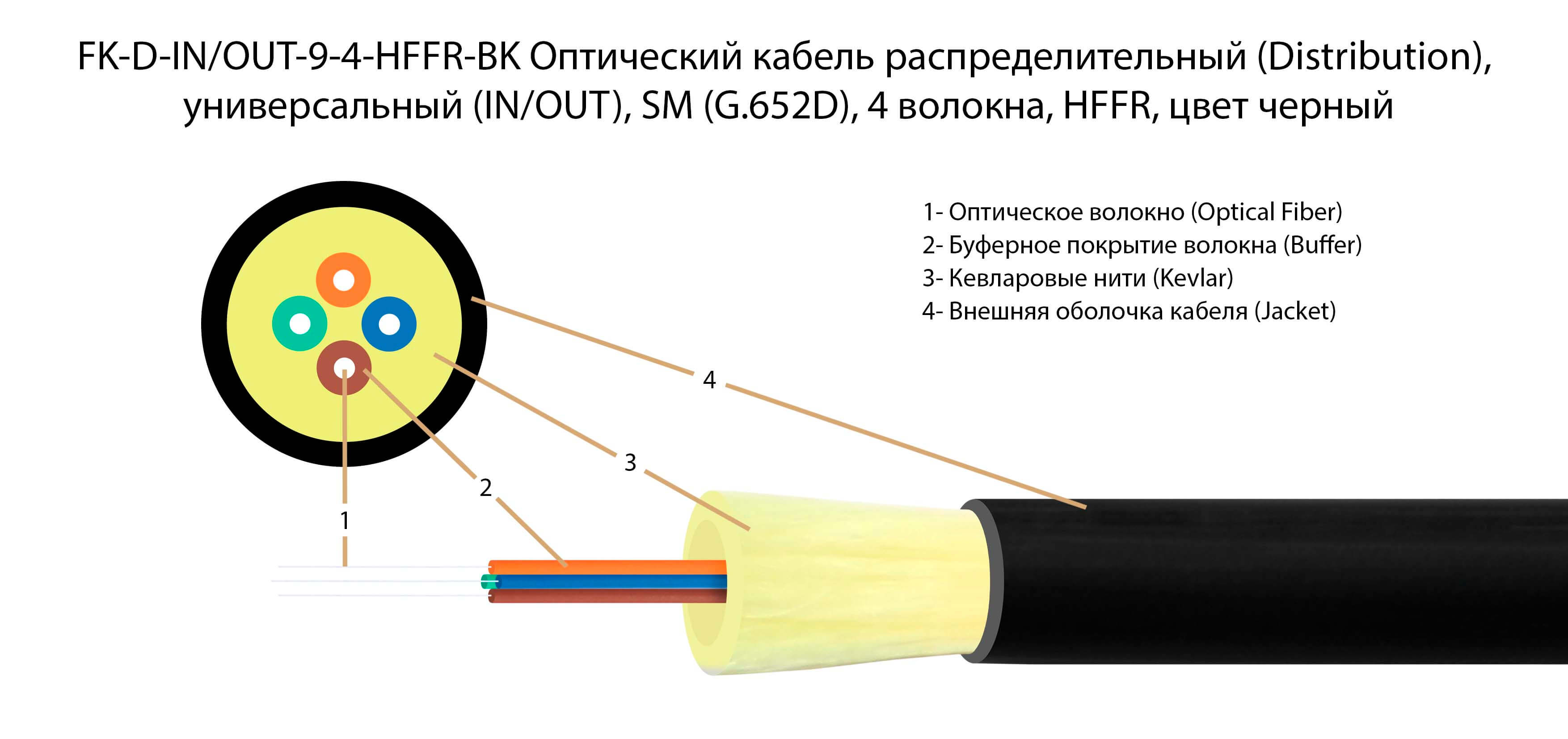

| FK-D-IN/OUT-9-4-HFFR-BK | TELCORD FK-D-IN/OUT-9-4-HFFR-BK Оптический кабель распределительный (Distribution), универсальный (IN/OUT), SM (G.652D), 4 волокна, HFFR, цвет черный | Добавить в корзину | |
|
Технические характеристики | |
|
Тип оптического волокна |
Одномодовое (SM) 9/125 мкм, G.652D |
|
Количество волокон в кабеле |
4 волокна |
|
Диаметр волокна |
125.0 ± 0.1 µм |
|
Диаметр волокна по защитному акриловому покрытию |
245 ± 5 µм |
|
Диаметр буферного покрытия волокна |
0.9 мм |
|
Диаметр внешней оболочки кабеля |
5.1 ± 0.2 мм |
|
Упрочняющие арамидные нити |
Кевлар |
|
Материал внешней оболочки |
HFFR (безгалогенный огнестойкий компаунд) |
|
Цвет буферных оболочек волокон |
зеленый, оранжевый, синий, коричневый |
|
Цвет внешней оболочки кабеля |
черный |
|
Среда эксплуатации |
внутри и вне помещений (IN/OUT) |
|
Стандартная бухта |
2000 м |
|
Вес 1 км кабеля |
25 кг |
|
Среднее затухание на волне 1310 нм |
≦ 0.35 дБ/км |
|
Среднее затухание на волне 1550 нм |
≦ 0.22 дБ/км |
|
Допустимое растягивающее усилие (монтаж) |
900 N |
|
Допустимое растягивающее усилие (эксплуатация) |
540 N |
|
Допустимый радиус изгиба (монтаж) |
98 мм |
|
Допустимый радиус изгиба (эксплуатация) |
50 мм |
|
Раздавливающее усилие |
200 N/см |
|
Ударопрочность |
1.5 N/м |
|
Изгибоустойчивость |
300 циклов |
|
Температура монтажа |
0 °С ... + 60 °С |
|
Температура эксплуатации |
- 40 °С ... + 75 |
|
Температура хранения и транспортировки |
- 40 °С ... + 75 |
|
Характеристики одномодового (SM) волокна согласно ITU-T(1) | |||||
|
Параметр |
9/125 OS1 G.652B |
9/125 OS2 G.652D |
Нечувствительное к изгибам |
Ед. изм. | |
|
(bend-insensitive) | |||||
|
9/125 OS2 G.657A1 |
9/125 OS2 G.657A2 | ||||
|
Шифр в партномере и названии Hyperline |
9 (OS1) |
9 (OS2) |
9А1 (OS2) |
9А2 (OS2) |
|
|
Затухание (свободный буфер) на волне: |
|
|
дБ/км | ||
|
1310 нм |
≤ 0,34 |
≤ 0,35 | |||
|
1383 нм |
– |
≤ 0,31 | |||
|
1550 нм |
≤ 0,21 |
≤ 0,22 | |||
|
1625 нм |
– |
≤ 0,25 | |||
|
Затухание (плотный буфер) на волне: |
|
|
дБ/км | ||
|
1310 нм |
≤ 0,40 |
≤ 0,40 | |||
|
1383 нм |
– |
≤ 0,38 | |||
|
1550 нм |
≤ 0,28 |
≤ 0,30 | |||
|
1625 нм |
– |
≤ 0,40 | |||
|
Хроматическая дисперсия в диапазоне: |
|
|
|
|
пс/ нм•км |
|
1285 – 1330 нм |
≤ 3,5 |
≤ 3,5 |
≤ 3,5 |
≤ 3,5 | |
|
1530 – 1565 нм |
≤ 18 |
≤ 18 |
≤ 18 |
≤ 18 | |
|
1565 – 1625 нм |
≤ 22 |
≤ 22 |
≤ 22 |
≤ 22 | |
|
Длина волны нулевой дисперсии |
1312±12 |
1312±12 |
1312±12 |
1312±12 |
нм |
|
Диаметр модового пятна на волне: |
|
|
|
|
μм |
|
1310 нм |
9,2±0,4 |
9,2±0,4 |
8,9±0,4 |
8,9±0,4 | |
|
1550 нм |
10,4±0,6 |
10,4±0,6 |
9,9±0,5 |
9,9±0,5 | |
|
Длина волны отсечки в кабеле |
≤ 1260 |
≤ 1260 |
≤ 1260 |
≤ 1260 |
нм |
|
Значение ПМД в волокне |
≤ 0,2 |
≤ 0,2 |
≤ 0,2 |
≤ 0,2 |
пс/км |
|
Диаметр оболочки |
125,0±0,7 |
125,0±0,7 |
125,0±0,7 |
125,0±0,7 |
μм |
|
Неконцентричность сердцевина/оболочка |
≤ 0,5 |
≤ 0,5 |
≤ 0,5 |
≤ 0,5 |
μм |
|
Некруглость оболочки |
≤ 1,0 |
≤ 1,0 |
≤ 1,0 |
≤ 1,0 |
% |
|
Диаметр покрытия |
245±5 |
245±5 |
245±5 |
245±5 |
μм |
|
Тестовое усилие на разрыв |
≥ 0,7 |
≥ 0,7 |
≥ 0,7 |
≥ 0,7 |
ГН/м2 |
|
Потери на макроизгибе(2)при 1550/1625 нм: |
|
|
|
|
дБ |
|
10 изгибов радиусом 15 мм |
- |
- |
0,25/1,0 |
0,03/0,1 | |
|
1 изгиб радиусом 10 мм |
- |
- |
0,75/1,5 |
0,1/0,2 | |
|
1 изгиб радиусом 7,5 мм |
- |
- |
- |
0,5/1,0 | |
