| Артикул | Название | Количество | |
|---|---|---|---|

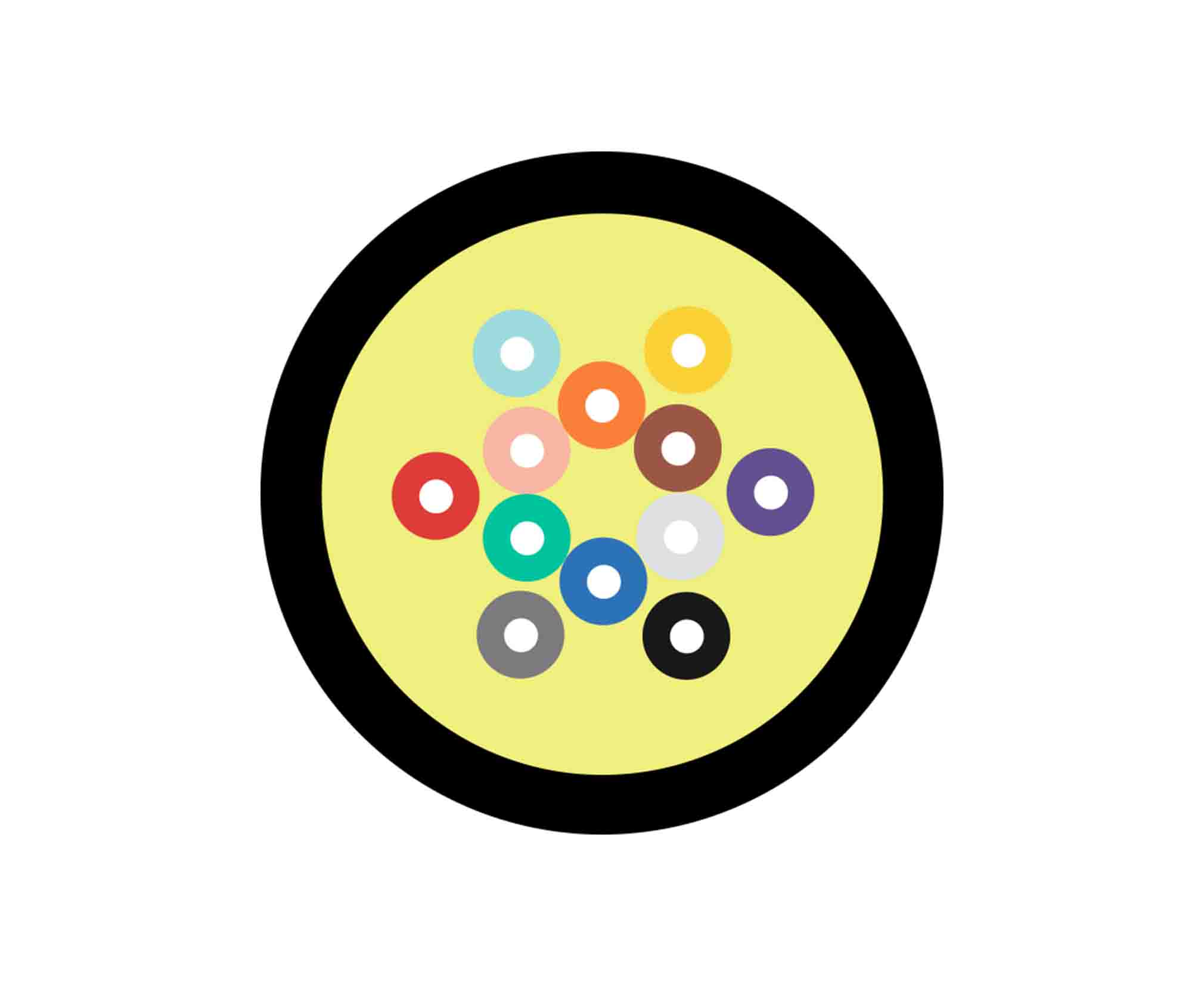

| FK-D-IN/OUT-503-12-HFFR-BK | TELCORD FK-D-IN/OUT-503-12-HFFR-BK Оптический кабель распределительный (Distribution), универсальный (IN/OUT), МM50 (ОМ3), 12 волокна, HFFR, цвет черный | Добавить в корзину | |
|
Технические характеристики | |
|
Тип оптического волокна |
Многомодовое (МM) 50/125 (ОМ3) мкм |
|
Количество волокон в кабеле |
12 волокон |
|
Диаметр волокна |
125.0 ± 0.1 µм |
|
Диаметр волокна по защитному акриловому покрытию |
245 ± 5 µм |
|
Диаметр буферного покрытия волокна |
0.9 мм |
|
Диаметр внешней оболочки кабеля |
6.4 ± 0.2 мм |
|
Упрочняющие арамидные нити |
Кевлар |
|
Материал внешней оболочки |
HFFR (безгалогенный огнестойкий компаунд) |
|
Цвет буферных оболочкек волокон |
красный, аква, желтый, фиолетовый, |
|
черный, серый, зеленый, розовый, | |
|
оранжевый, коричневый, белый, синий | |
|
Цвет внешней оболочки кабеля |
черный |
|
Среда эксплуатации |
внутри и вне помещений (IN/OUT) |
|
Стандартная бухта |
2000 м |
|
Вес 1 км кабеля |
65 кг |
|
Среднее затухание на волне 850 нм |
≦ 2.8 дБ/км |
|
Среднее затухание на волне 1300 нм |
≦ 1.0 дБ/км |
|
Допустимое растягивающее усилие (монтаж) |
1500 N |
|
Допустимое растягивающее усилие (эксплуатация) |
900 N |
|
Допустимый радиус изгиба (монтаж) |
150 мм |
|
Допустимый радиус изгиба (эксплуатация) |
75 мм |
|
Раздавливающее усилие |
200 N/см |
|
Ударопрочность |
1.5 N/м |
|
Изгибоустойчивость |
300 циклов |
|
Температура монтажа |
0 °С ... + 60 °С |
|
Температура эксплуатации |
- 40 °С ... + 75 °С |
|
Температура хранения и транспортировки |
- 40 °С ... + 75 °С |
|
Характеристики многомодового (MM) волокна согласно IEC 60793(1) | |||||
|
Параметр |
62.5/125 μм |
50/125 μм |
Ед. изм. | ||
|
Шифр в партномере и названии Hyperline |
62 (OM1) |
50 (OM2) |
503 (OM3) |
504 (OM4) |
|
|
Категория характеристик по ISO/IEC 11801 |
OM1 |
OM2(2) |
OM3(3) |
OM4(4) |
- |
|
Затухание (свободный буфер) на волне: |
|
|
дБ/км | ||
|
850 нм |
≤ 3,2 |
≤ 2,8 | |||
|
1300 нм |
≤ 1,0 |
≤ 0,9 | |||
|
Затухание (плотный буфер) на волне: |
|
|
дБ/км | ||
|
850 нм |
≤ 3,5 |
≤ 3,0 | |||
|
1300 нм |
≤ 1,0 |
≤ 1,0 | |||
|
Коэффициент широкополосности(5) на волне: |
|
|
|
|
МГц•км |
|
850 нм |
≥ 200 |
≥ 500(6) |
≥ 1500 |
≥ 3500 | |
|
1300 нм |
≥ 600 |
≥ 800(6) |
≥ 500 |
≥ 500 | |
|
Эффективная полоса пропускания на волне: |
|
|
|
|
МГц•км |
|
850 нм |
– |
– |
≥ 2000 |
≥ 4700(7) | |
|
Расстояние передачи(8) на волне 850/1300 нм: |
|
|
|
|
метр |
|
для 1 Гбит/с |
220/550 |
550/950 |
970/300 |
1040/600 | |
|
для 10 Гбит/с |
33/300 |
82/450 |
300/300 |
550/300 | |
|
для 40/100 Гбит/с |
– |
– |
100/– |
150/– | |
|
Числовая апертура |
0,275±0,015 |
0,20±0,015 |
| ||
|
Диаметр сердцевины |
62,5±3 |
50±2,5 |
μм | ||
|
Диаметр оболочки |
125±2 |
125±1 |
μм | ||
|
Некруглость сердцевины |
≤ 5 |
≤ 4 |
% | ||
|
Некруглость оболочки |
≤ 1 |
≤ 0,7 |
μм | ||
|
Неконцентричность сердцевина/оболочка |
≤ 1,5 |
≤ 1,5 |
| ||
|
Диаметр покрытия |
245±10 |
245±10 |
μм | ||
|
Тестовое усилие на разрыв |
≥ 0,7 |
≥ 0,7 |
ГН/м2 | ||
