Полное описание
Основные характеристики
Категория (TIA/EIA): 5
Количество пар: 10

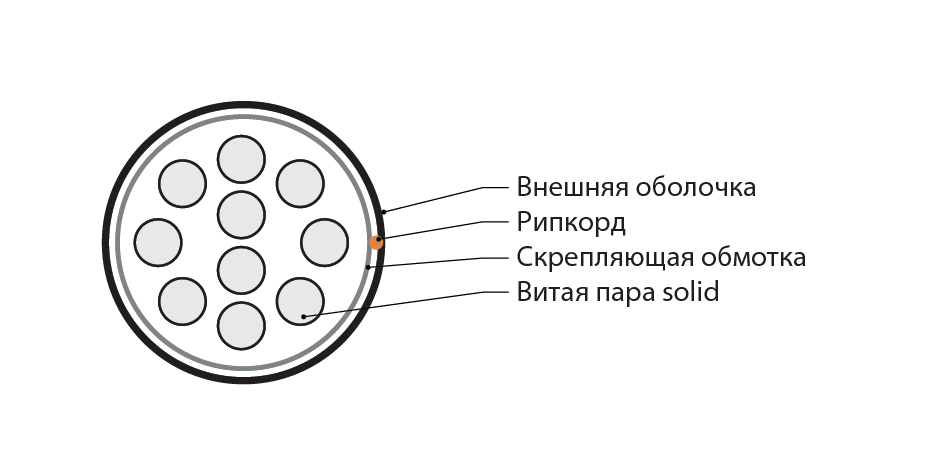

Конструкция кабеля: U/UTP
Цвет: черный
Среда эксплуатации: вне помещений (out)
Внешний диаметр: 8.5 мм
Температура эксплуатации: -40 °C ... +80 °C
Скрепляющая обмотка: полиэстерная лента, спиральная намотка
Оболочка
Материал внешней оболочки: PE (полиэтилен)
Толщина оболочки: 1 мм
Проводник
Конструкция проводников: однопроволочная (solid)
Калибр AWG: 24 AWG
Номинальный диаметр проводника: 0,51 мм
Сечение проводника: 0,205 кв. мм
Материал проводников: электролитическая медь
Изоляция проводников: полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции: 0.89 мм
Предельное отклонение по диаметру проводника в изоляции: 0,05 мм
Габариты и вес
Масса 1 км кабеля: 84.7 кг
Длина кабеля в упаковке: 500 м
Эксплуатационные характеристики
Допустимое растягивающее усилие (эксплуатация): 110 Н
Минимальный радиус изгиба: 10 / 8 наружных диаметров (монтаж/экспл.)
Температура хранения: -20 °C ... +60 °C
Дополнительные характеристики
Предельное отклонение по внешнему диаметру: 1,0 мм
Бронирование: без брони
Электрические характеристики
Диапазон частот: 1-100 МГц
Волновое сопротивление (при 100 МГц): 100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более: 95 Ом/км
Омическая асимметрия жил в паре (макс.): 2 %
Сопротивление изоляции жил (мин.): 5 ГОм·км
Испытательное напряжение (пост. ток): 1000 В/1 мин
Электрическая емкость рабочей пары (макс.): 56 пФ/м
Емкостная ассиметрия на частоте 1 кГц (макс.): 1,6 пФ/м
Скорость распространения сигнала (мин.): 69 %
Асимметрия задержки сигнала (макс.): 45 нс/100 м
Упаковка
Высота упаковки: 240 мм
Ширина упаковки: 280 мм
Глубина упаковки: 280 мм
